A. 개요
본 제품은 단순한 패널이며, Raspberry Pi, ESP32, Raspberry Pi Pico, Arduino 등의 제어 보드를 통해 제어해야 합니다. 자세한 내용은 제품 포장 내용물을 참조하세요.
1. 소개

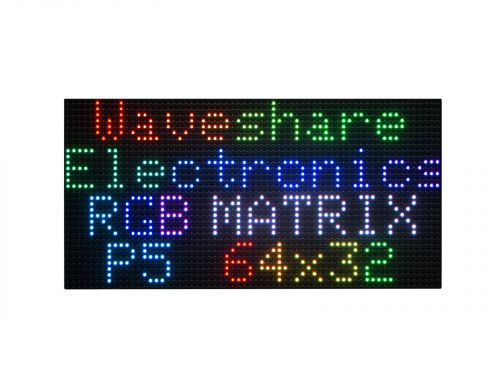

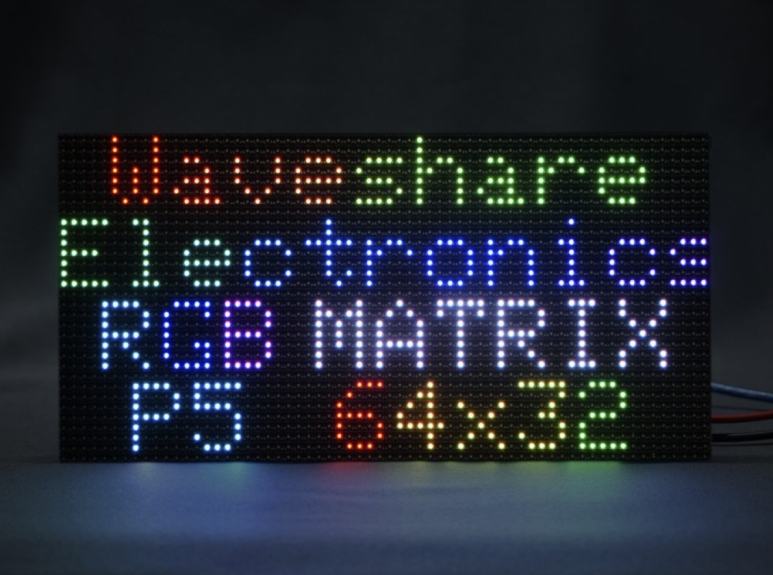

RGB-Matrix-P5-64x32는 2048개의 RGB LED가 내장되어 있고 5mm 피치를 갖춘 풀컬러 LED 매트릭스 패널입니다. 또한 라즈베리파이, ESP32, Pico, 아두이노를 지원합니다. 저희는 제작자와 전자기기 애호가들이 학습하거나 다른 데스크톱 또는 벽걸이형 디스플레이 애플리케이션으로의 2차 개발을 위해 직접 제작할 수 있도록 오픈소스 데모와 튜토리얼을 제공합니다.
2. 특징
- 2048개의 개별 RGB LED, 풀 컬러 디스플레이, 밝기 조절 가능.
- 64×32픽셀, 5mm 피치로 텍스트, 다채로운 이미지 또는 애니메이션을 표시할 수 있습니다.
- 320×160mm 규격, 적당한 크기로 DIY 데스크탑 디스플레이나 벽면 장착 디스플레이에 적합합니다.
- 컨트롤러 데이터 입력용 1개, 출력용 1개, 체인 지원용 1개 등 총 2개의 HUB75 헤더가 내장되어 있습니다.
- Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 등과 함께 사용할 수 있는 온라인 오픈소스 개발 리소스와 튜토리얼을 제공합니다.
3. 사양
|
Dimensions
|
320mm × 160mm
|
|
Resolution
|
64×32=2048 DOTS
|
|
Pixel Pitch
|
5mm
|
|
Pixel Form
|
1R1G1B
|
|
Viewing Angle
|
≥140°
|
|
Control Type
|
Synchronous Control
|
|
Driving
|
1/16 scan
|
|
Header
|
HUB75
|
|
Power Supply
|
5V / 4A (VH4 plug input)
|
|
Power
|
≤20W
|

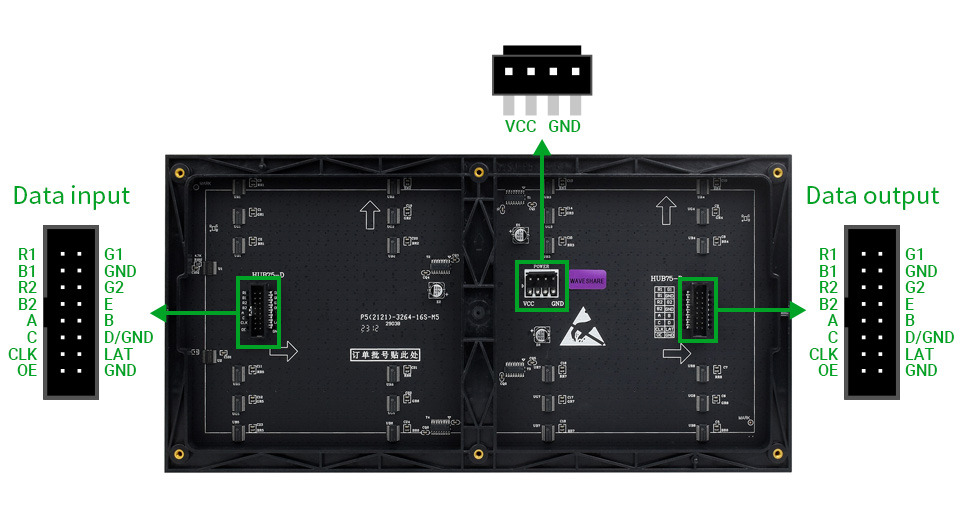

4. 인터페이스 정의
|
PIN
|
Description
|
|
PIN
|
|
VCC
|
5V Power Input
|
|
GND
|
|
R1
|
High Bit R Data
|
|
R2
|
|
G1
|
High Bit G Data
|
|
G2
|
|
B1
|
High Bit B Data
|
|
B2
|
|
A
|
A Line Selection
|
|
B
|
|
C
|
C Line Selection
|
|
D
|
|
E
|
E Line Selection
|
|
CLK
|
|
LAT/STB
|
Latch Pin
|
|
OE
|
※ 디스플레이의 전원 공급 장치(VCC 및 GND)는 5V입니다. 디스플레이 손상을 방지하려면 다른 전압에 연결하지 마십시오.
5. 응용 프로그램 사용 예시
C. Arduino Mega로 작업하기
1. 예제 데모
하드웨어 연결
▶ 준비
- RGB-Matrix-P5-64x32(제품).
- 아두이노 메가(포함되지 않음).

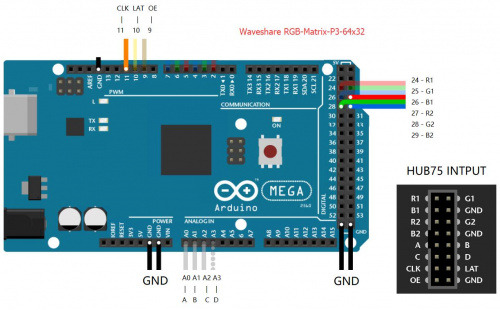

▶ 하드웨어 연결 다이어그램

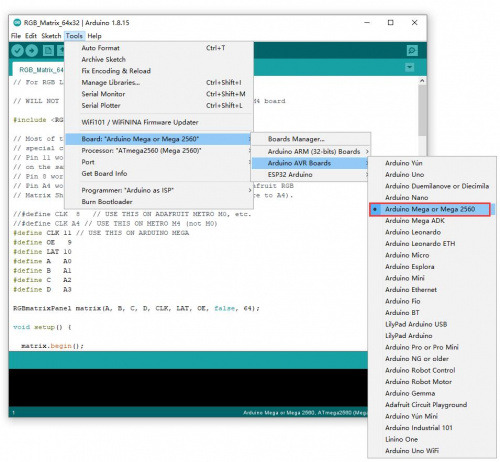

▶ 소프트웨어 설정
- 데모를 다운로드합니다 (해당 라이브러리 파일을 설치합니다).
- 하드웨어 연결 다이어그램에 따라 전선을 연결하고, 소프트웨어 설정은 아래와 같습니다.
2. 빠른 시연
RGB 텍스트 디스플레이
데모를 실행한 효과는 아래 그림과 같습니다.
【기능 설명】
- 디스플레이 화면:
- 아이콘을 표시합니다.
- 텍스트, 숫자 및 기타 텍스트 콘텐츠를 표시합니다.
D. ESP32로 작업하기
1. 예제 데모
하드웨어 연결
▶ 준비
- RGB-Matrix-P5-64x32(이 제품).
- NodeMCU-32S(포함되지 않음).

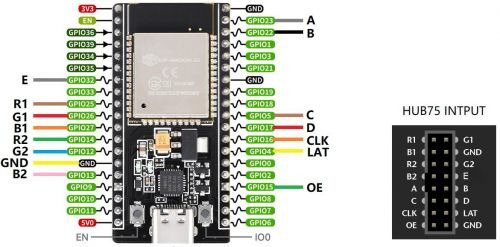

▶ 하드웨어 연결 다이어그램

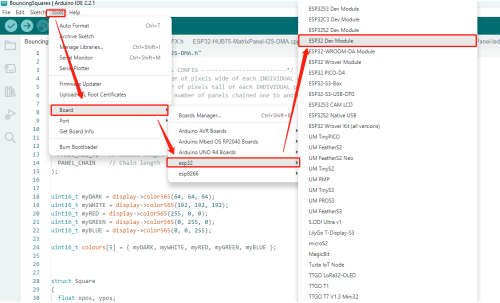

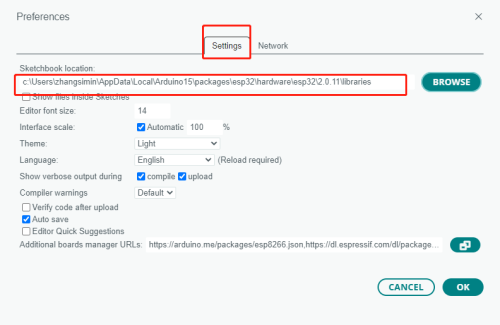

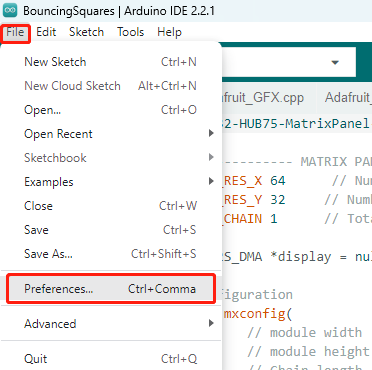

- 하드웨어 연결 다이어그램에 따라 전선을 연결한 후 다음과 같이 소프트웨어를 설정하세요.
- 참고: 해당 개발 보드가 없는 경우 다음과 같이 작업할 수 있습니다.
E. Pico로 작업하기
1. 예제 데모
하드웨어 연결
▶ 준비
- RGB-Matrix-P5-64x32(이 제품).
- 라즈베리파이 피코(포함되지 않음, 배선이 편리하도록 납땜 핀이 있는 버전을 구매하는 것이 좋습니다.)
-

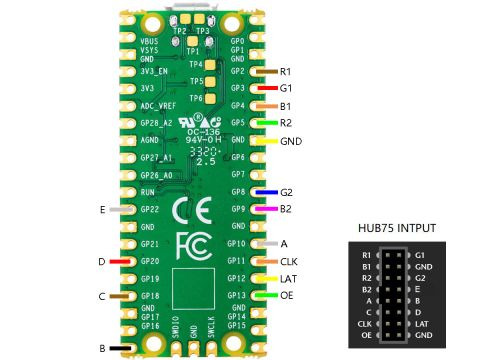

▶ 하드웨어 연결 다이어그램
2. 빠른 시연
- CircuitPython 환경을 설정한 후 Pico 예제의 CircuitPython 디렉터리에 있는 모든 파일을 인식된 USB 플래시 드라이브로 복사하면 데모를 실행할 수 있습니다(코드에 데모 16개가 포함되어 있습니다).

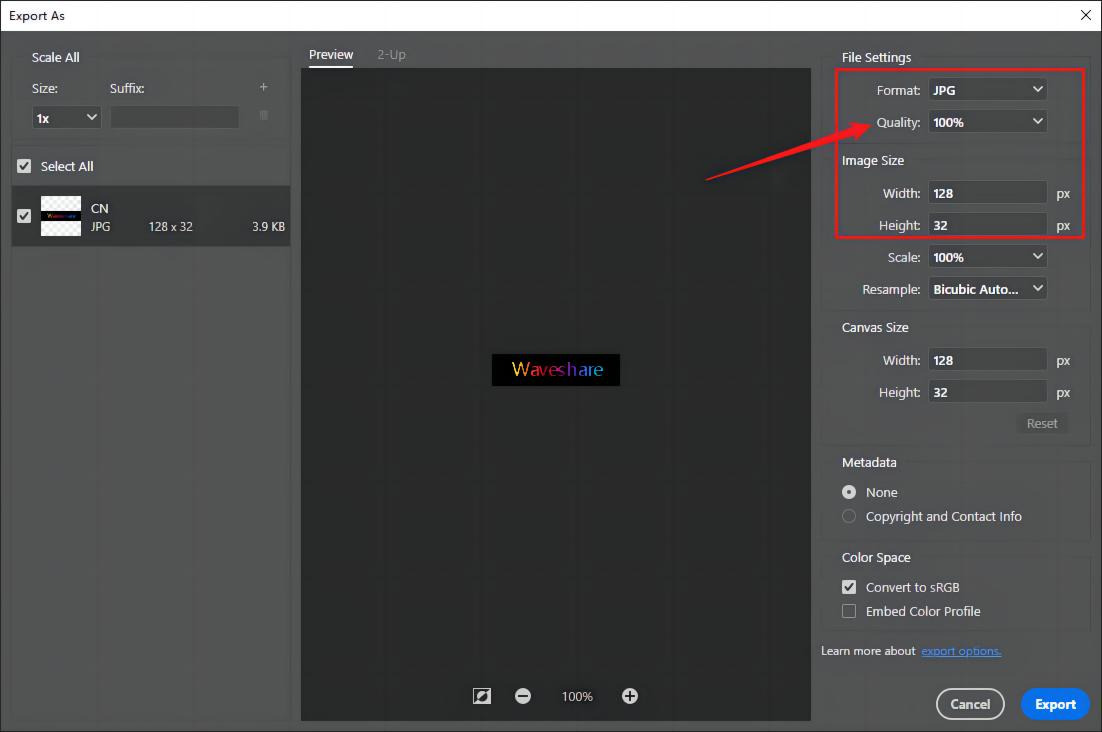

- PSD 파일 폴더는 ".psd" 형식의 파일로, 이동할 텍스트와 그림을 수정하는 데 사용됩니다. 수정된 그림은 "Excellent"로 저장해야 하며, BMP 형식으로 변환해야 합니다.
【기능 설명】
- 텍스트를 표시합니다.
- 스크롤 효과를 설정합니다.
